6302B型溫度變送器將溫度傳感元件（進口熱電阻）與信號轉換放大單元結合為一體，用來測量各種工藝過程中的 -200°C~500°C范圍內的液體、蒸汽以及其它氣體介質或固體表面的溫度,溫度變送器由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號。它可以和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單安裝使用方便的特性。目前已經廣泛用于石化，冶金，電站等行業。

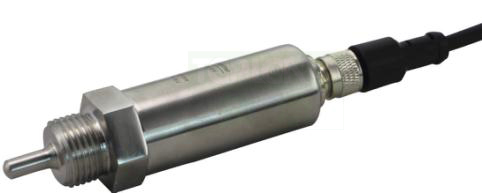

航插式PT100
二線制傳送，信號轉換器供電的兩根導線同時也傳送輸出信號
輸出恒流信號（4-20mA）抗干擾能力強、遠傳性能好
信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點?？捎糜诃h境較差工況
熱電偶的毫伏信號經信號轉換器直接轉換成4-20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。
帶現場顯示的溫度變送器既可以輸出4-20mA電流信號，又能在測溫現場讀取數值，使用較為方便
高精度、抗干擾、長期溫度性能好、免維護、可遠傳（最遠可達1000米）
| 技術參數 | |
|---|---|
| 量程范圍 | '-200~500℃ |
| 精度度 | ±0.25%（典型） ±0.5%（典型） |
| 長期穩定性 | ±1.0%F.S/年 |
| 工作溫度 | '-40℃~85℃ |
| 環境濕度 | 0-95%RH，不冷凝 |
| 供電電源 | 20~30VDC |
| 輸出信號 | 4~20mA |
| 螺紋接口 | G1/4 & G1/2 & G3/8 或 用戶自選 |
| 外殼材質 | 不銹鋼304 |
| 外殼防護等級 | IP65 |
| 負載電阻 | 0~850Ω |
| 冷端補償誤差 | 0.5%/10°C |
| 保護管材質 | 304不銹鋼 316L不銹鋼 陶瓷或剛玉管 |
| 測量范圍 | '-200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程 |
| 環境溫度影響 | 0.25%/10°C |
| 選型代碼 | ||||||
|---|---|---|---|---|---|---|
| 6302B- | 1 | 2 | 3 | 4 | 5 | 6 |
| 供電電源 | ||||||
| 1 | D1 | 20~30VDC | ||||
| 2 | 輸出信號 | |||||
| S1 | 4~20mA | |||||
| 3 | 接口螺紋(過程連接公制螺紋) | |||||
| J1 | G1/2外螺紋 | |||||
| J2 | G1/4外螺紋 | |||||
| J3 | G3/8外螺紋 | |||||
| J4 | M27×2外螺紋 | |||||
| J5 | M16×2外螺紋 | |||||
| J6 | 活動法蘭型/固定法蘭型 | |||||
| 4 | 插入深度（包含含螺紋或法蘭） | |||||
| L | 表示實際插入深度 | |||||
| 5 | 探頭直徑 | |||||
| 6 | 6mm(快速交貨) | |||||
| 8 | 8mm | |||||
| X | 客戶指定,下單前技術協商 | |||||
| 6 | OEM定制 | |||||
| / | 無定制內容常規出貨 | |||||
| A | 無銘牌光版定制產品 | |||||
| B | 指定銘牌指定商標產品 | |||||
