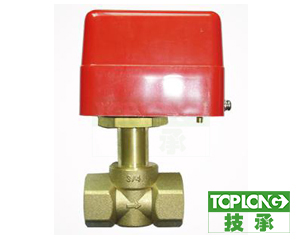

管道靶式流量開關-3111型

簡介：原理結構 機械式流量開關。內置彈簧支撐的擋片，當流量達到預制值時，機械結構觸發微動觸發開關。產品特點 在線式安裝，極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。產品應用空氣、水和油多用型，

銷售熱線: 13262809751（微信/手機同號。）

在線咨詢?cè)O(shè)備
獲取優惠價格

原理結構

機械式流量開關。內置彈簧支撐的擋片，當流量達到預制值時，機械結構觸發微動觸發開關。

產品特點

在線式安裝，極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。

產品應用

空氣、水和油多用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調，適用于直徑≤50mm的管道。

性能參數

重復性:

±2.5%總量程

接線方式：

端子接線

輸出:

機械開關常開或常閉

24VDC,15A

250VAC,15A

380VAC,5A

觸點壽命：

10萬次

耐壓:

16 bar（40bar可選）

平均壓力損失:

0.08bar（流量最大時）

環境溫度:

-25～80℃

介質溫度:

-10～90℃（-30～350℃)

防護等級:

IP54 &IP67

材料:

主體： 304不銹鋼

過程連接：黃銅 & 304不銹鋼

連接桿：黃銅& 304不銹鋼

靶片： 316L不銹鋼

防護外殼：塑料聚合物&304不銹鋼

參數表

型號	可調范圍	遲滯	管徑	接口螺紋	耐壓
型號	L/min（純水）	L/min（純水）	DN	D	公斤
3111-15A1	3…11	1.5	15	RC 1/2" 錐管螺紋	16 或 40
3111-15A2	5…17	2.5	15	RC 1/2" 錐管螺紋
3111-20A1	4.2…18	2	20	RC 3/4" 錐管螺紋
3111-20A2	8.3…37	3	20	RC 3/4" 錐管螺紋
3111-25A1	5.2…23	2	25	RC 1" 錐管螺紋
3111-25A2	11…48	4	25	RC 1" 錐管螺紋
3111-32A1	8.1…39	3	32	RC 1 1/4" 錐管螺紋
3111-32A2	19…90	6	32	RC 1 1/4" 錐管螺紋
3111-40A1	15…69	5	40	RC 1 1/2" 錐管螺紋
3111-40A2	25…111	7	40	RC 1 1/2" 錐管螺紋
3111-50A1	35…92	6	50	RC2" 錐管螺紋
3111-50A2	46…125	7	50	RC 2" 錐管螺紋
