詳細介紹一體化溫度變送器

溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以點擊在線咨詢與我們?cè)诰€交談，或者撥打我們的客服電話13262809751（微信/手機同號。） 。

　　在前面小編只是帶大家了解了一些關于一體化溫度變送器的特點，原理以及性能等方面的知識，本文小編給大家來深入詳細的介紹一下一體化溫度變送器。

　　一體化溫度變送器的簡介：

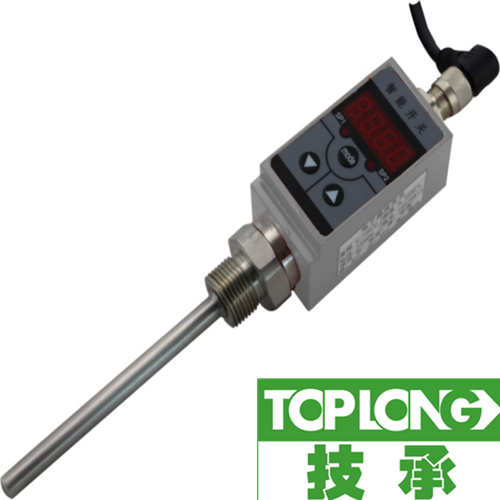

　　一體化溫度變送器是一款新型溫度儀表，是溫度傳感器與變送器相結合的完美產品，采用測溫探頭和兩線制電子元器件組成，把溫度模塊直接安裝于接線盒內，用于直接測量零下200度-1600度范圍內的溫度信號，然后轉換成4-20MA的信號傳輸給顯示儀表、調節器、記錄儀等，實現對溫度的精準測量和控制。一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示簡單、固體模塊抗震防潮、反保護和限流保護、工作穩定、性能可靠等優點，是現代工業生產用比較常用的一款溫度儀表。
　　一體化溫度變送器的性能特點：
　　1、精度高
　　2、量程、零點外部連續可調
　　3、穩定性能好
　　4、正遷移可達500%、負遷移可達600%
　　5、二線制
　　6、阻尼可調、耐過壓
　　7、固體傳感器設計
　　8、無機械可動部件、維修量少
　　9、重量輕（2.4kg）
　　10、全系列統一結構、互換性強
　　11、小型化（166mm總高）
　　12、接觸介質的膜片材料可選
　　13、單邊抗過壓強
　　14、低壓澆鑄鋁合金殼體
　　15、二線制 4~20mA DC 輸出，傳輸距離遠，抗干擾能力強。
　　16、冷端、溫漂、非線形自動補償。
　　17、采用熱電偶溫變，可免用補償導線，降低成本
　　18、液晶、數碼管、指針等多種指示功能方便現場適時監控。
　　一體化溫度變送器的組成部分：
　　一體化溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。
　　一體化溫度變送器的技術指標：

類別	一體化溫度變送器	一體化溫度變送器
準確度	0.2%F.S 0.5%F.S
輸入	熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50
輸出	二線制 4-20mA DC
使用溫度	-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
溫度影響	≤0.05%/ ℃
濕度	5-95%RH
現場顯示	無	31/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度	無	數字式： 0.5 級 指針式： 2.0 級
負載能力	< 600 Ω（額定負載250）
外形尺寸	44×18	70 ×100（中繼器）
