污水電磁流量計

描述

3302型智能污水電磁流量計是我公司采用上海華東理工大學研發的技術，結合內部研發團隊開發的中英文顯示的流量計，可靠性高、穩定性好、使用壽命長。我司借鑒華東測試研究院水流量裝置精華，請權威專家設計了一套國內目前最先進的、專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都切實保證產品長期的高品質。AMF系列智能電磁流量計顯示中英文，操作使用方便，大大減少了安裝使用維護的麻煩，讓用戶省心、安心。
應用

污水電磁流量計主要應用在以下領域：

清水、污水

電力生產和分配

化工和工業制藥

食品工業
污水電磁流量計
特點

無阻流部件，因此無壓力損失

雙向測量系統，可測正向流量、反向流量；

液晶背光顯示，可在線修改參數，操作簡單方便

供電方式多元化、有電池供電帶通訊、220V供電，24V供電；

測量管內無可動部件，便于維護管理，所以傳感器的使用壽命長；

采購3-6電極結構，不需要接地環，體積小、重量輕、安裝方便，維護量小；

襯材質有橡膠、聚氨酯、聚四氟依稀、F46、聚丙烯、特氟龍等多種，可實現良好的耐腐蝕性和耐磨性，適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，可滿足不同要求的用戶現場；

電磁流量傳感器的量程范圍極寬，同一臺電磁流量計的量程比可達50:1。此外，電磁流量計只與被測介質的平均流速成正比而與軸對稱分布下的流動狀態（層流或紊流）無關。

技術參數

測量介質：	導電流體（液體、漿液）
電導率：	≥5μS/cm
流速范圍：	0.1~15m/S
精度等級：	0.5級
工作壓力：	≤6.4MPa
防護等級：	IP65，IP67，IP68
通訊：	RS-485，Hart
流體溫度：	E級＜80℃，H級＜180℃
輸出信號：	標準電流4~20mA，頻率0~1kHz
工作電源：	DC24V(10VA)；AC220V(10VA)，電池供電
環境溫度：	25℃~+60℃
環境濕度：	IP65：10%~90%；IP68不作要求

尺寸規格

法蘭型流量計技術規格

公稱口徑 (mm)	襯里材料			流量范圍選擇流量（m³/h)			外型尺寸				連接尺寸

	Ne	FEP	PTFE	常用流量	最小流量	最大流量	L	H	B	b	￠K	n-￠d	￠D

10		●		0.7	0.03	2.8	160	254	152	102	65	4-￠14	95
15		○		1.5	0.06	6.4	160	254			65	4-￠14	95
20		●	○	2.5	0.11	11	160	254			75	4-￠14	105
25		●	○	3.5	0.18	18	160	254			85	4-￠14	115
32		●	○	6	0.29	29		270			100	4-￠18	140
40		●	○	10	0.45	45	200	280			110	4-￠18	150
50	●	○	●	15	0.71	71		294			125	4-￠18	165
65	○	●	○	25	1.19	119		313			145	8-￠18	185
80	●	○	●	40	1.81	181		326			160	8-￠18	200
100	○	●	○	60	2.83	283	250	344			180	8-￠18	220
125	●	○	●	100	4.42	442		372			210	8-￠18	245
150	○	●	○	150	6.36	636	300	403			240	8-￠22	285
200	●	○	●	250	11.3	1130	350	460			295	12-￠22	340
250	○	●	○	400	17.66	1766	400	511			350	12-￠22	390
300	●	○	●	600	25.43	2543	500	565			400	12-￠22	440
350	○	●	○	750	34.62	3462		620			460	16-￠22	500
400	●	○	●	900	45.22	4522	600	675			55	16-￠22	565
450	○		●	1200	57.23	5723		727			565	20-￠26	615
500	○		●	1500	70.65	7065		782			620	20-￠26	670
600	○		●	2500	101.74	10174		782			725	20-￠30	780
700	○		●	4000	138.47	3847	700	1068			840	24-￠30	895
800	○		●	5000	180.86	18086	800	1157			950	24-￠34	1010
900	○		●	6000	228.91	22891	900	1230			1050	28-￠34	1110
1000	○		●	8000	282.6	28260	1000	1332			1160	28-￠36	1230
1200	○			10000	406.94	40694	1200	1592			1340	32-￠33	1405
1400	●				553.9	55390	1400	1870			1560	36-￠36	1630
1600	○				723.46	72346	1600	2080			1760	40-￠36	1830
1800	●				915.62	91562	1800	2300			1970	44-￠39	2045

注：

1）上表中的“●”表示不同口徑的流量計可選擇的襯里材料。

DN50~DN2000可選Ne襯里材料；

DN10~DN400可選FEP襯里材料；

DN25~DN1000可選PTFE襯里材料。

2）當所選流量計的公稱口徑小于DN50時傳感器的標配壓力等級PN40;

口徑為DN65~DN200時傳感器的標配壓力等級PN16;

口徑為DN250~DN1000時傳感器的標配壓力等級PN10;

口徑為DN1200或以上時傳感器的標配壓力等級PN6.

3)如果被測量的管道的壓力高于傳感器的公稱壓力，請另行特殊訂貨。

轉換器

基于微處理技術設計的智能轉換器具備了智能型儀器表的各種性能及優點，例如結構簡潔、

穩定、可靠。智能轉換器采用防雷電保護設計電路，適用各種惡劣環境。轉換器可以自動檢測

到各種故障，當檢測到某個故障時可以在顯示幕上顯示出這些故障。

持久儲存

轉換器的日志記錄以下值：瞬時流量、上掉電信息、故障信息、累積正向/反向流量，以及最大

瞬時流量（可選）。累積正向/流量記錄了到當前的累積總量。最大瞬時流量可保存多至36月

（按月存儲方式），15年（按年存儲方式），上掉電信息保存多達100條，故障信息保存多達20條，

以便后來對轉換器在系統中的工作狀況進行研究。

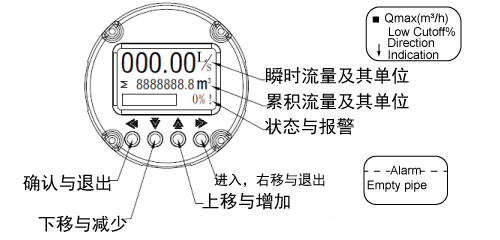

顯示描述

轉換器有一個易讀的多達8位的液晶顯示器，帶有相關的針對不同功能的圖形顯示程式。

能夠顯示以下資料：瞬時流量、累積正向/反向流量，

通訊

RS485通訊模式協議：開放modbusRTU通訊協議。

也支持HART通訊協議（可選）。

本模式下可以讀取所有的測量資料及其他信息，如瞬時流量、累積流量。
轉換器技術資料

電流輸出

4~20mA

頻率輸出

無源脈沖：
高電平=外接電源-1V
外接電源電壓≦30V
低電平≦0.5V
負載電流≦50mA
最大頻率輸出為5KHz.
注：當配置為脈沖輸出時，脈沖輸出的頻率為0~5Hz.

顯示

帶背光8位數位LCD顯示

顯示單位

對瞬時流量，可選顯示單位為：m³/h,m³/m,m³/s,L/h,L/m,L/s,G/h,G/m,G/s.
對累積流量，可選顯示單位為m³，L, G。

通訊

支持MODBUS協議（可選）或者HART協議（可選）

防護等級

IP65或IP67(68)

供電電源

220 V AC+20/-60%, 50/60 Hz
24 V DC+50/-25%, max.10VA

EMC輻射標準

EN 61326-1:2006 輻射標準（申請符合 BS EN50081-1）

EMC抗干擾性標準

EN 61326-1:2006 抗干擾性標準（申請符合 BS EN50082-1）

CE產品安全性

EN61010-1：2001，安全-第一部分：一般要求

環境溫度

5~55℃

環境濕度

<85%r.h.(非冷凝）

備注：頻率輸出可配置為表示流向為反向（一直輸出低電平）或正向（一直輸出高電平）。

安裝結構

直接與傳感器組裝在一起，可構成一體式電磁流量計；或與流量傳感器通過信號電纜連接，構成分

體式電磁流量計。分體式的轉換器安裝在墻上或支架上。

產品選型指南

口徑選擇

當測量管道的常用流速超過0.5米/秒時，選擇與測量管道相同直徑的流量計。

在以下情況下選擇直徑小于測量管道的流量計：測量管道中流速較緩，無法滿足流量計的測量

要求或者在該流速下其測量精度無法滿足（要取得相對較高精度，流速下限應大于1m/s)。

電極材料的選擇

材料

代號

耐腐蝕性能

不銹鋼316L

用于工業用水、生活用水、污水等弱腐蝕性的介質及中性溶液和碳酸、醋酸等弱堿。

鈦

耐海水、各種氯化物和次氯酸鹽及多各氫氧化物的腐蝕。

哈氏合金C

耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物。也耐氧化性的鹽類或其他氧化劑的環境的腐蝕。對海水、
堿溶液、氧化物溶液有良好的耐腐蝕性。

哈氏合金B

對硫酸、磷酸、氫氟酸等非氧化性酸、堿鹽有良好的抗腐蝕性。

鉭

除了氫氟酸之外，幾乎能耐一切化學介質的腐蝕。因其價格昂貴，僅用于鹽酸及濃硫酸。

碳化鎢

具有優異的耐磨性能，專用于泥漿、紙漿、等磨損型介質。

襯里材料的選擇

襯里材料

耐腐蝕性能

工作溫度

適用范圍

氯丁橡膠
(Ne)

耐一般低濃度酸堿鹽的腐蝕

0~70℃

用于工業用水、污水、低濃度酸堿鹽溶液。按要求最大可達95℃。DN50~DN2000 可選 Ne 襯里材料。

聚全氟乙丙烯
(FEP)

耐熱、耐腐蝕性好，機械強度高，抗磨損性能好，清理表面時不容易損壞內襯。

-20~180℃

除砂漿等強磨損性介質外的所有流體，可以被用于像飲用水場所的衛生要求，按要求最大可達180℃。DN6~DN400可選FEP襯里材料。

聚四氟乙烯
(PTFE)

幾乎可以抵抗所有化學介質的腐蝕，耐磨損性較差。

-40~180℃

不能用于負壓管道及磨損性較強的流體。
DN25~DN1000可選PTFE襯里材料。

溫度等級選擇

流量傳感器有四種工作溫度等級，是70℃、95℃、130℃，最大要求可達180℃。

為使流量計工作在理想狀態下，請選擇最接近介質實際工作溫度的溫度等級。例如介質最高工作

溫度為50℃時，就選擇溫度等級為70℃的傳感器。

接地環選擇

當管道接地條件不良時（包括絕緣管道），傳感器兩側應安裝接地環。

若介質磨損性較強，應選擇對襯里埠具有保護作用的帶頸接地環。

防護等級選擇

防護等級選用原則應根據以上要求及流量計工作環境選定。

對一體式，應選擇IP65；對冷冰水等介質應選擇IP67或IP68的傳感器，防止傳感器內部結霜或結露。

結構選擇

考慮到安裝和使用方面的便利，優選選擇一體式流量計。

當流量計安裝在地下或者很容易被水淹沒的地方，選擇防護等級為IP67或IP68的分體式流量計。

當流量計被安裝在高溫管道或高腐蝕環境下，選擇分體式流量計。

輸出信號選擇

有源頻率輸出意味著不需要外接電源來完成輸出功能，而無源頻率輸出意味著需要外接電源來完

成輸出功能。

頻率輸出口可以配置為報警輸出來指示流量為反向（一直輸出低電平）或正向（一直輸出高電平）

，或頻率輸出來指示瞬時流量或累積流量的值。

供電電源選擇

可使用220VAC或24DC供電電源。從便于安裝與使用的角度考慮，應優先選擇220VAC。

安裝

●環境條件

流量計，特別是帶智能液晶顯示屏幕的流量計，安裝位置應該盡量避免陽光直射，環境溫度

要在5℃~55℃之間。

●避開強干擾源

要選擇無強電磁場輻射的場所安裝流量計，避開例如電動機、變壓器、變頻器等一些容易

引致電磁干擾的設備。

流量計的測量原理基于法拉第電磁感應定律，它產生的原始信號非常微弱，不足毫伏。

如果流量計附近有強電磁場輻射，將會影響測量的精確度，甚至無法正常工作。

●直管段長度

注意盡量避開渦流產生部件，如各種閥門、彎頭、旁路等，盡量延長流量計上下游直管段必要，

時安裝整流管，確保流量計的上游直管段必須為5個DN（測量管徑）以上，下游保證在2個DN以上。

●液體電導率必須均勻穩定

不要把流量計安裝在被測流體電導率極不均勻的地方。如果上游有不同介質注入，將會導致

電導率不均勻，而且會影響測量。這種情況下，建議將注入口移到下游；如果必須從上游注入，

則應該盡量遠離流量計。一般保持20個DN以上的距離為佳，以保證液體充分混合均勻。

●保持電極軸線處于水準

流量計的連接應與安裝指南一致。

注：如果受現場安裝條件限制，請保持允許傾斜角度≦45℃。

●無氣泡

在流量計安裝管道設計時應確保無氣泡產生。

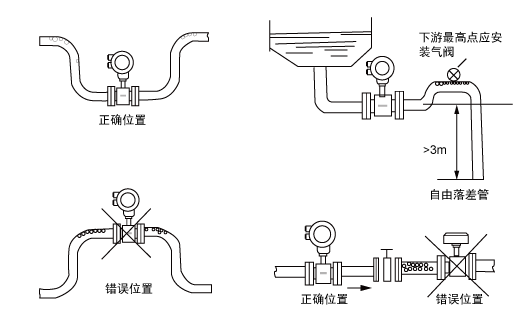

●流量計管路滿管

流量計可以水平、垂直和傾斜安裝。但是管路結構應保證測量管必須始終充滿液體（滿管）。

管路設計時注意確保測量管段無氣泡，否則將會造成測量不穩定和偏差過大。

詳細設置項
1）基本組態

設置項

設置范圍

缺省值

含義

流量單位

m³/h,L/h,G.h
m³/h,L/h
G/m,m³/s,
L/s,G/s

m³/h

顯示的瞬時流量的單位。

流量顯示解析度

1,2,3

顯示的瞬時流量的小數點位=數。

總量單位

m³,L,G

m³

顯示的累積流量單位

總量顯示解析度

1,2,3

顯示的累積流量小數點位數

阻尼時間（S）

0.1~99.1

流量濾波的時間常數

2）儀表校準：

設置項

設置范圍

缺省值

含義

零點校準

No, Yes

確認測量管處于滿管且流體處于靜止狀態，經過充分預熱，執行此功能，則儀表自動進行零點校準。

4mA校準

3.5~4.5

4.0

執行此功能，同時用精密電流表測量4-20mA電流輸出，將讀數輸入儀表，則儀表內部自動完成校準運算。

20mA校準

19.5~20.5

20.0

執行此功能，同時用精密電流表測量4-20mA電流輸出，將讀數輸入儀表，則儀表內部自動完成校準運算。

空管校準

No, Yes

確認測量管處于空管狀態。執行此功能，儀表將自動記錄測量管在空管時的特征值。

滿管校準

No, Yes

確認測量管處于滿管狀態。執行此功能，儀表將自動記錄測量管在滿管時的特征值。

空管靈敏度
%

0.0~99.0

0.0

空管靈敏度，數值越大，空管檢測越靈敏。

儀表校準系數

0.97~1.03

1.0

儀表的特征參數

3）系統組態：

設置項

設置范圍

缺省值

含義

刻度流量
（m³/h）

隨流量傳感器口徑變化而變化

與流量傳感器常用流量相同

刻度流標明了對應于20mA 電流輸出的瞬時流量數值。

流量小信號
截止%

0.0~9.0

例如：假設刻度流量=100m³/h，小流量中止=1.0%。
則：當瞬時流量＜1m³/h時被切除

流向

正向，反向，雙向

雙向

當設置為正向時，反向流量將不被計量和顯示；設置為反向時，正向流量將不被計量和顯示；設置為雙向時，則正反向流量均被計量和顯示。

流量指示

正向，反向

正向

當熱能表安裝反了，但需要顯示為正向流量，則選擇反向。

刻度頻率

100~5000

2000

無需設置

脈沖當量

≥0.00555

見脈沖當量表

表示1個脈沖代表的流量L

脈沖寬度

150ms

累積流量與累積能量的脈沖寬度。其范圍隨脈沖當量的值的變化而變化，最大為100ms.
當設置為0時，就表示脈沖寬度為100ms.

協議

MODBUS-RTU,
MODBUS-ASC

MODBUS-RTU

用戶可自行設置

串列傳輸速率

1200，2400，
4800，9600
19200，38400

9600

數據位數

7, 8

校驗

NONE, ODD,
EVEN

NONE

停止位

1，2

設備地址

1~127

設備地址設置
