關于氣體渦輪流量計內部接線方式，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。

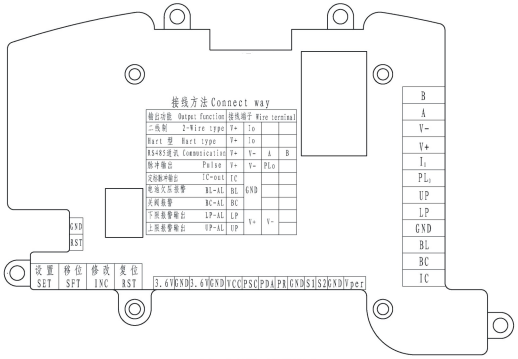

1.氣體渦輪流量計外殼（或芯線）的標簽，功能和顏色如下：
LP-下限警報輸出（0C輸出）；上-上限警報輸出（0C輸出）
輸入BC關閉閥信號； BL-電池欠壓警報輸出
GND-校正儀器的內部電路接地（電池負極）; IC標準脈沖輸出（至IC卡控制器）
V +-外部電源的正極（+ 24V或+ 5V），紅色; V--外部電源負極，黑色
A-RS485通訊線A，白色； B-RS485通訊線B，黃色
PIO-脈沖輸出，藍色; IO-4mA〜20mA輸出，綠色
2.氣體渦輪流量計內部傳感器的接線（所有導線均已連接，請不要隨意更換）
A.壓力和溫度傳感器：
VPRE傳感器電源前端，紅色； GND-傳感器電源負極，黑色
PSC傳感器時鐘線，藍色； PDA一根傳感器數據線，黃色
PR-壓力傳感器復位線，白色。
B.前置放大器：
S1為前置放大器信號線，藍色； S2-干擾信號線，白色
VCC-前置放大器電源線，紅色； GND前置放大器接地，黑色
